5. Representacións tridimensionais e gráfica.

Maqueta infográfica.

La intención con la que hemos realizado la maqueta tridimensional es comprender mejor las formas y la composición del edificio. Nos ayuda a entender las partes y el todo, y las relaciones existentes entre ellos. Además es una herramienta gráfica que nos permite visualizar un edificio desde cualquier punto de vista de una forma flexible que permite manipularlo tanto física como ambientalmente. Es una forma de hacer tangible un edificio para su estudio.
                                                                   VISTA NORTE

VISTA SUR

VISTA OESTE



VISTA ESTE

VISTA NOROESTE



VISTA SUDOESTE

VISTA SUDESTE

VISTA NORESTE



Estas maquetas no sólo sirven para comprender el exterior del edificio, si no también su interior y el cómo se percibe desde fuera.

DISTRIBUCIÓN DEL INTERIOR



Maqueta (e análise funcional).

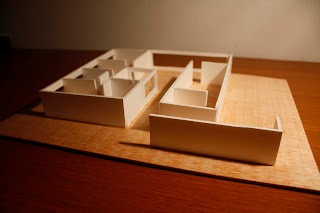

 Para completar a análise gráfica realizamos unha maqueta da distribución interior da vivenda, na que aparecen respresentadas as funcións anteriormente expostas por medio das mesmas cores :

Vermello - descanso
Gris - hixiene
Laranxa - alimentación
Verde claro - ocio (no interior da vivenda)
Verde escuro - ocio (no exterior da vivenda)
Amarelo - Elementos de comunicación

 Os amplios ventanais da casa moratiel representámolos deste xeito, indicando así a gran cantidade de luz que entra polas fachadas leste e sur.

Cómpre desatacar o patio, elemento fundamental  nesta obra de Sostres, que constitúe o núcleo da vivenda, arredor do cal se desenvolve o programa habitacional.

Outras fotos da maqueta:



Representación gráfica.
